CEA膨胀剂

CEA膨胀剂的开发与出现是由于近年来，碱-骨料反应对建筑物的危害已越来越引起我国工程界的重视。国外规定，混凝土中含碱量每立方米不得大于3公斤。我国正在研究、制定相应的规范。1995年北京建委发文要求：“每立方米混凝土外加剂的碱量不得超过1公斤”；CEA膨胀剂生产中采用了含钾、钠量低的原材料，使该产品中钾、钠含量在1%以下，属于低碱量膨胀剂，不会产生碱-骨科的有害反应，对混凝土的耐久性有利。本剂的膨胀水化物稳定，达到合理的早期膨胀和中期膨胀效果，达到混凝土膨胀剂GB23439-2009标准。
CEA膨胀剂的出现，是生产工艺和性能的改善，符合工程界对低碱量、低掺量、高性能的膨胀剂要求；使用方法依然参照《UEA补偿收缩混凝土防水工法》。掺量为水泥重量的8-10%。

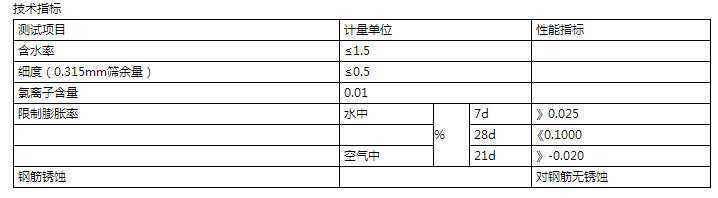

一、膨胀机理
　　掺和膨胀剂后水泥的水化是一个非常复杂的物理化学过程，它兼有膨胀剂和普通波特兰水泥（OPC）两个体系的水化反应，而且这些反应相互交叉又相辅相成地进行。在该系统中主要的膨胀源是C3A.3CS.32H(以下用AFt)，次要的膨胀源是Ca(OH)2。前者主要由含铝相C4A3或C3A与CS或CSH2反应形成的，在形成过程中，反应后的固体体积（C3A.3CS.32H）比反应前的固体体积总和（CS+CaO+C4C3S）、（C3A+CS）分别增大211%和133%。后者是C（CaO）与H（H2O）反应形成的，在反应过程中反应后的固体体积CH比以应前的固体体积（C）增加近一倍。当然在水化初期，由于有许多空间让AFt生长，因此这时固体体积增加仅起填充水泥石空隙和强度骨架的作用，随着水泥石（混凝土）结构逐渐致密，强度增加到一定程度后，此时固体体积的增加就会因结晶和肿胀压使水泥石（混凝土）产生膨胀。该膨胀可以抵消和减弱因温差和水分等因素所造成的收缩，使水泥石（混凝土）体积保持稳定。这就是CSA膨胀剂的补偿收缩和机理所在。

二、应用
　　随建筑业和高新技术的发展，膨胀剂的应用逐渐走向功能性混凝土。随着高性能混凝土的出现，膨胀剂的类型也由单一型向多功能复合型发展。目前膨胀剂主要应用在以下方面：
　　（1） 配制补偿收缩混凝土材料，提高混凝土材料的致密性和抗渗性，消除和减少混凝土材料的裂缝。
　　（2） 配制混凝土的修补材料，提高新老混凝土界面的粘结强度，达到补强的作用。
　　（3） 用于配制锚固和灌注材料，提高锚固强度和摩擦力。
　　（4） 配制小于30kg自应力值的自应力混凝土制品。
　　近几年来膨胀剂应用量不断增加，应用面也不断拓宽，CSA膨胀剂将以辉煌的发展进入21世纪。
三、注意事项
　　在这里必须注意的是只有在限制条件下（钢筋混凝土），膨胀剂才能发挥补偿混凝土收缩，防止和消除混凝土开裂的作用。对于不配筋的水泥石（砂浆或混凝土），加入膨胀剂就毫无作用了，甚至某种情况下还起相反的作用。

 关键字：CEA膨胀剂

上一篇：膨胀剂国家标准 下一篇：DS-U膨胀纤维抗裂防水剂_硫酸铝钾生产厂家
